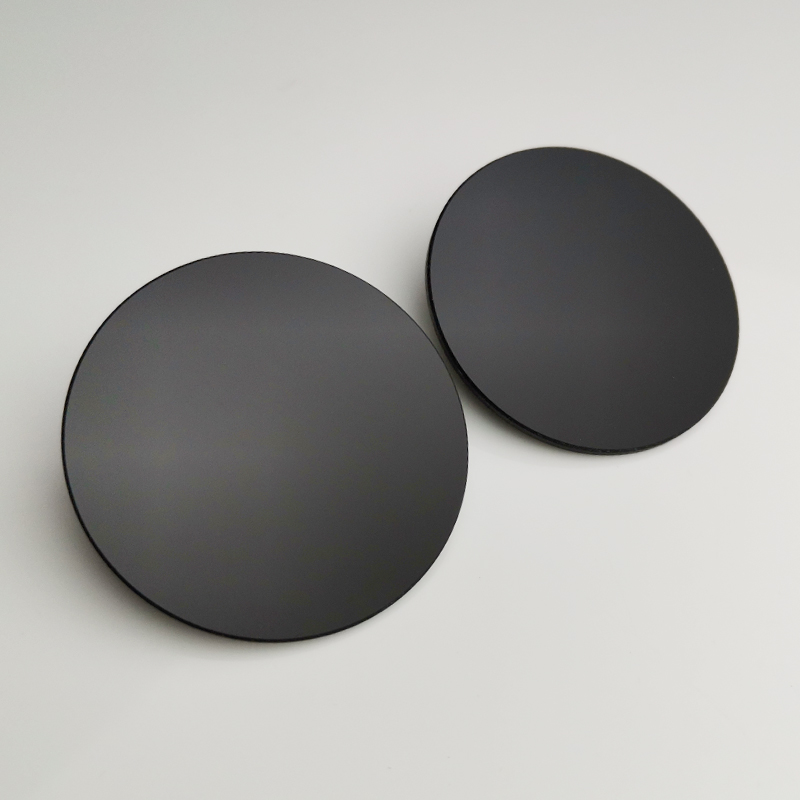

锗窗口片
锗窗口片
锗窗口片(锗受温度影响严重,透过率随温度的升高而降低,因此,它们只能在100®C以下应用。在设计对重量有严格要求的系统的时候要考虑锗的密度(5.33 g/cm3)。锗主要应用在热成像系统和前视红外(FLIR)领域里面。锗的努氏硬度是780,大概是氟化镁硬度的两倍,这使它比较适合变化光学的IR领域的应用。
锗窗口片在红外光学中的应用,主要是用来制造红外光学镜头以及保护红外光学镜头的红外光学窗口。60%以上的中低端红外光学镜头和50%的高端红外光学镜头均为锗单晶制造,锗材料在红外镜头中的应用十分广泛。
尺寸(直径)
5-400mm
材质
锗
通光孔径
>90%
尺寸公差
+/-0.02mm
厚度公差
+/-0.02mm
面型
20/10
平行度
30 arc seconds
倒角
0.3-0.5mmx45degree
镀膜
AR/AR@3-14μm DLC/AR@3-14μm BBAR/BBAR@3-12μm
