Ⅳ型凹面全息光栅 主页 > 产品中心 > Ⅳ型凹面全息光栅

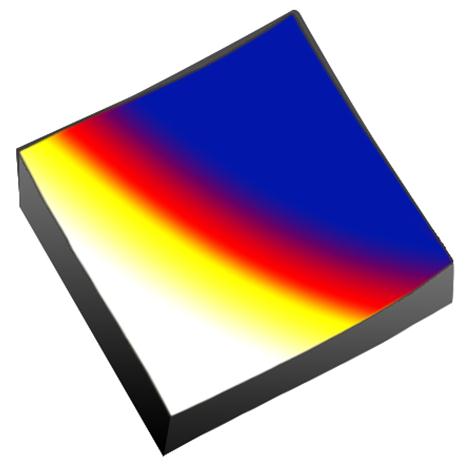

Ⅳ型凹面全息光栅

Ⅳ型凹面全息光栅  Seya-Namioka型单色器光栅,独立使用像差校正单色仪光栅,可以完成光栅的色散、准直和聚焦功能。入缝和出缝位置点固定不变,通过光栅的旋转完成波长扫描过程。通过计算机优化设计,可以使这种光栅具有很小的像散和彗差。

Ⅳ型凹面全息光栅

Seya-Namioka型单色器光栅,独立使用像差校正单色仪光栅,可以完成光栅的色散、准直和聚焦功能。入缝和出缝位置点固定不变,通过光栅的旋转完成波长扫描过程。通过计算机优化设计,可以使这种光栅具有很小的像散和彗差。


刻线 1200Lines/mm
闪耀波长 200-290nm
刻划面积 40X45mm
材料 K9
镀膜
类型 反射衍射光栅

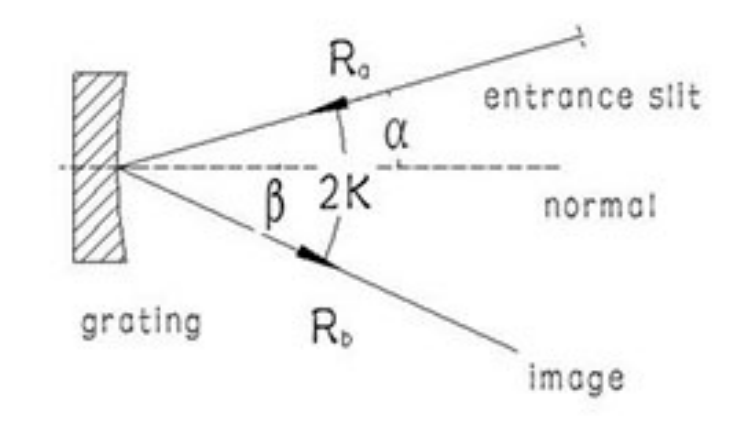

  刻线密度 波长范围 闪耀波长 Ra(mm) Rb(mm) 2K 刻划面积
(l/mm) (nm) (nm) (H×W mm2)
GHM-001 1200 200-800 210 100 94 61.6° 32×32
GHM-002 1200 250-800 250 100 94 61.6° 32×32
GHM-003 1200 250-800 290 100 94 61.6° 32×32
GHM-004 1200 200-800 200 200 188 61.6° 40×45



来源:本站整理        发布时间:2017.02.21        浏览:5561 次
