弯月透镜

弯月透镜包括正弯月透镜和负弯月透镜。正弯月透镜用于减小另一透镜的焦距,同时保持光学组件的角分辨率,其材质包括K9,紫外熔融石英,CaF2,和ZnSe。通常将这些透镜与另一正透镜配对使用,以获得更好的聚焦效果。负弯月透镜的设计目的是尽量减小球差。负弯月透镜由一个凸面和一个凹面组成,而凹面具有更大的曲率半径。负弯月透镜与另一透镜组合使用将会降低系统的数值孔径。负弯月镜头是扩束应用中常见的元件。

弯月透镜

弯月透镜包括正弯月透镜和负弯月透镜。正弯月透镜用于减小另一透镜的焦距,同时保持光学组件的角分辨率,其材质包括K9,紫外熔融石英,CaF2,和ZnSe。通常将这些透镜与另一正透镜配对使用,以获得更好的聚焦效果。

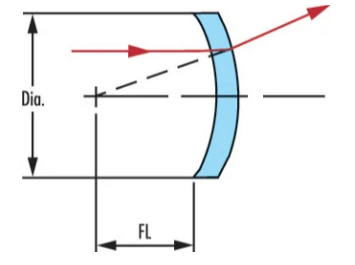

负弯月透镜的设计目的是尽量减小球差。负弯月透镜由一个凸面和一个凹面组成,而凹面具有更大的曲率半径。负弯月透镜与另一透镜组合使用将会降低系统的数值孔径。负弯月镜头是扩束应用中常见的元件。

材质 K9/石英/蓝宝石/锗/氟化钙/硒化锌等
焦距 ±1%
厚度公差 ±0.02mm
尺寸公差 ±0.02mm
面型 λ/10
表面质量 10/20 or better
偏心 <3arcmin
有效孔径 >90%
倒边 <0.2*4.5°
镀膜 根据客户要求
