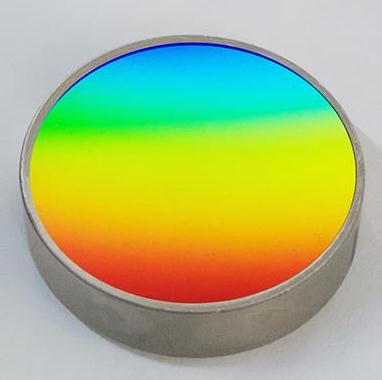

罗兰圆凹面全息光栅

罗兰凹面全息光栅

凹栅罗兰式

这种类型的光栅是19世纪罗兰发明的经典规则凹面光栅的全息复制品。罗兰光栅具有沿凹面弦等距的直槽。

 罗兰圆

这些光栅优选用于基于罗兰圆的安装，即直径等于光栅曲率半径的圆。如果入口狭缝位于罗兰圆上，那么光谱焦点也将位于该圆上。

如果r是曲率半径，α和β分别是入射角和衍射角，那么

La=Rcosα

lb=rcosβ

其中la和lb是从光栅中心到入口狭缝和光谱焦点的距离。

罗兰光栅的特点分辨率高

对于罗兰圆上的所有点，像差（像散除外）都很小，这使得光栅适用于宽光谱范围。

由于所有衍射阶都集中在罗兰圆上，所以可以同时对不同阶进行测量。

极低杂散光

效率高

全息光栅的正弦槽形轮廓比三角形“闪耀”轮廓具有更好的整体性能。尽管闪耀凹面光栅在光栅中心的效率可能更高，但表面上的其他点是“熄灭”的，因此效率较低。

精确的槽频

槽频率（在光栅中心）在标称值的±0.2槽/mm范围内准确。光栅采用光学平面波前全息曝光，确保槽平直等间距。

刻线	600~2400Lines/mm
厚度公差	±0.1mm
闪耀波长	250-500nm
材料	K9
镀膜	铝
类型	反射衍射光栅
