道威棱镜

道威棱镜（Dove Prism ）是一种重要的光学元件，广泛应用于光学系统中。其独特的结构和光学特性使其在图像旋转、光束偏转等方面具有重要作用。

结构特性：

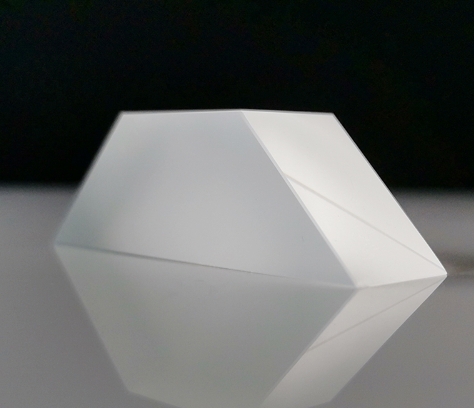

道威棱镜通常由一块长方体玻璃制成，其底面和顶面平行，侧面为矩形。棱镜的关键特性在于其对称底角，这使得入射光线在棱镜内部发生全反射，从而改变光线的传播方向。通过几何光学原理，可以分析道威棱镜的结构特征，并研究入射光线在主截面内的传输偏转特性。

工作原理：

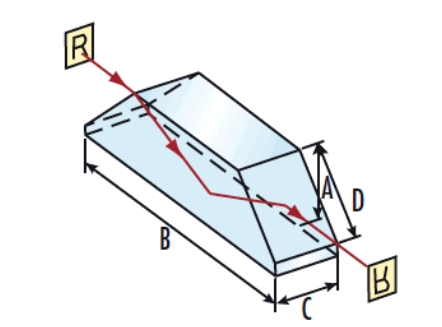

道威棱镜的工作原理基于全反射现象。当光线以一定角度入射到棱镜的一个侧面时，光线在棱镜内部发生全反射，并从另一侧面射出。由于棱镜的对称结构，出射光线相对于入射光线发生了旋转。具体来说，如果棱镜绕其长轴旋转一个角度，出射光线将旋转两倍的角度。

应用：

图像旋转：道威棱镜常用于光学系统中的图像旋转。例如，在显微镜中使用道威棱镜可以实现图像的180度旋转，从而简化了显微镜的机械设计。

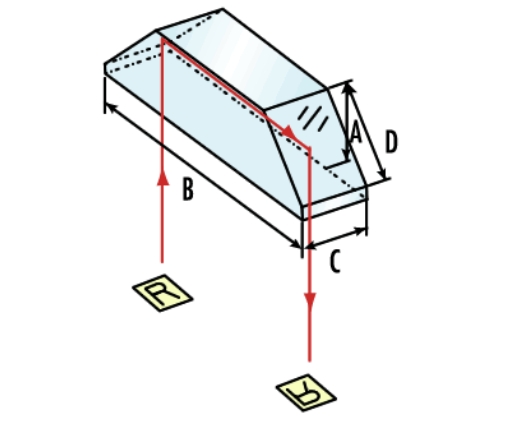

光束偏转：在激光系统中，道威棱镜可以用于改变光束的传播方向，从而实现光束的精确控制。

光纤旋转连接器：道威棱镜在光纤旋转连接器中也有重要应用。通过道威棱镜的旋转特性，可以实现光信号在旋转连接器中的稳定传输。

研究进展：

近年来，随着光学技术的发展，对道威棱镜的研究也取得了许多进展。例如，利用TracePro光学设计软件，对不同对称底角道威棱镜的信号图像传输和旋转特性进行了虚拟仿真，结果显示，不同对称底角结构的道威棱镜均能实现信号图像的传输和旋转功能。


道威棱镜作为一种重要的光学元件，其独特的结构和光学特性使其在许多光学系统中具有广泛的应用前景。通过对其结构特性和工作原理的深入研究，可以进一步优化其设计，提高其在实际应用中的性能。
