光学光栅的类型和工作原理
1.衍射光栅衍射光栅是最常见的光栅类型,其工作原理基于光的衍射和干涉。当光束通过光栅时,不同波长的光在不同角度发生衍射,从而形成光谱。光栅的衍射公式为:dsinθ=nλ其中,(d)是光栅常数,(\theta)是衍射角,(n)是衍射级次,(\lambda)是光的波长
1. 衍射光栅
衍射光栅是最常见的光栅类型,其工作原理基于光的衍射和干涉。当光束通过光栅时,不同波长的光在不同角度发生衍射,从而形成光谱。光栅的衍射公式为:
dsinθ=nλ
其中,(d) 是光栅常数,(\theta) 是衍射角,(n) 是衍射级次,(\lambda) 是光的波长。
2. 反射光栅
反射光栅通过反射光线形成光谱。光线入射到光栅表面时,由于表面刻有大量平行刻痕,不同波长的光在不同角度发生反射和干涉,从而形成光谱。反射光栅常用于高精度光谱仪中。
3. 透射光栅
透射光栅通过透射光线形成光谱。光线通过光栅时,由于光栅表面刻有大量平行狭缝,不同波长的光在不同角度发生透射和干涉,从而形成光谱。透射光栅常用于教学和实验中。

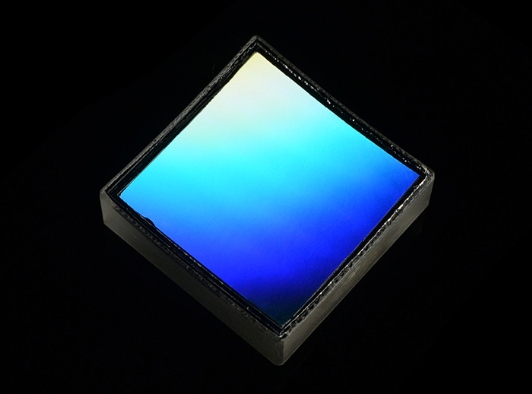

4. 全息光栅
全息光栅是通过激光干涉技术在光敏材料上记录干涉条纹制成的。其工作原理类似于衍射光栅,但由于制作工艺不同,全息光栅具有更高的衍射效率和更好的光谱分辨率。
![](/Uploads/image/20240724/20240724101358_7902.png)
5. 凹面光栅
凹面光栅是一种特殊的反射光栅,其表面为凹面结构。凹面光栅不仅可以分光,还可以聚光,因此在光谱仪中可以同时起到分光和聚光的作用,简化了光学系统。
6. 闪耀光栅
闪耀光栅是一种优化了衍射效率的光栅,通过在光栅表面刻出特定角度的刻痕,使得某一特定波长的光在特定方向上具有最大的衍射强度。闪耀光栅常用于需要高效率光谱分析的场合。
