直角棱镜

直角棱镜

直角棱镜，一种由两两相交但彼此均不平行的平面围成的透明物体，用以分光或使光束发生色散。棱镜是透明材料（如K9,石英,等）做成的多面体，是重要的光学元件。光线入射出射的平面叫侧面，与侧面垂直的平面叫主截面。根据主截面的形状可分成三棱镜、直角棱镜、五角棱镜等。例如，在光谱仪器中把复合光分解为光谱的“色散棱镜”，较常用的是等边三棱镜；在潜望镜、双目望远镜等仪器中改变光的进行方向，从而调整其成像位置的称“全反射棱镜”，一般都采用直角棱镜。

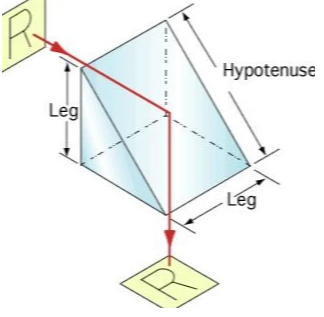

直角棱镜一般用于弯曲图像路径，或以90°转折光线。直角棱镜是一种采用90°度概念设计而成的棱镜。直角棱镜可产生翻转或回转的左旋性图像，这将取决于棱镜的方向。将两个直角棱镜结合使用即可用于图像或光束偏移应用。这些棱镜又称为图像反射或反射棱镜。

沈阳亿贝特光电提供各种尺寸、基片或反射镀膜或增镀膜选项的直角棱镜。棱镜的斜边面涂有铝反射镀膜，以增加反射率。棱镜面上涂有UV-VIS、MgF2、VIS 0°、VIS-NIR或NIR I等各种增透膜，能够在紫外光、可见光或红外光谱内降低反射率。沈阳亿贝特光电也提供激光线增透膜，以应用于最常用的激光波长方面。各种基片选项包括N-BK7、UV熔融石英、N-SF11、氟化钙 (CaF2)、锗 (Ge) 或硒化锌 (ZnSe)。





尺寸公差	±0.02mm
角度公差	±1 Arc Seconds
面型	λ/10
光洁度	20/10 or better
材质	K9/石英/蓝宝石/锗/氟化钙/硒化锌等
倒角	根据需要保护边角
镀膜	定制
