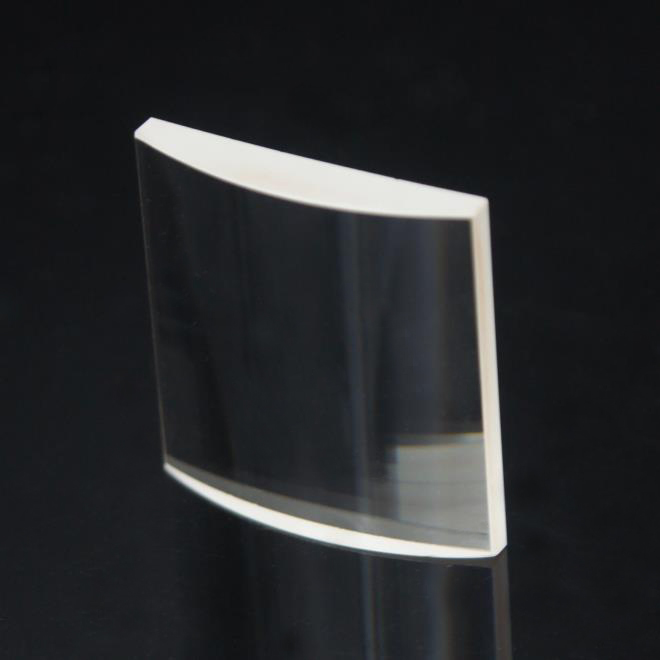

平凸柱面镜

平凸柱面镜成线状像,用于仅需控制光束的一个方向的尺寸。此透镜的材料为BK7,所以不适用于紫外波长。与球面透镜相比,平凸柱面镜的制造难度更高。要合理选择材料(纹理,气泡,杂质,均匀性),注意影响散乱的因素(划伤,凹痕,光泽),高质量研磨。可以分为没镀膜和镀了可见光带域的防反射多层膜透镜。透镜的设计波长为546.1nm(绿色汞谱线的e线)。由于焦距随波长变化,所以被用于其它波长时,其焦距也随之变化。

平凸柱面镜

平凸柱面镜成线状像,用于仅需控制光束的一个方向的尺寸。此透镜的材料为BK7,所以不适用于紫外波长。 与球面透镜相比,平凸柱面镜的制造难度更高。要合理选择材料(纹理,气泡,杂质,均匀性),注意影响散乱的因素(划伤,凹痕,光泽),高质量研磨。可以分为没镀膜和镀了可见光带域的防反射多层膜透镜。透镜的设计波长为546.1nm(绿色汞谱线的e线)。由于焦距随波长变化,所以被用于其它波长时,其焦距也随之变化。


圆柱面平凸透镜(柱面平凸透镜)是在垂直方向具有凸透镜的曲率,在水平方向没有曲率的透镜。用于将激光聚光成细线形状的实验中,或用于流体测量等需要的较宽的线状光束。

材料 K9, 熔融石英等
外度公差 ±0.02mm
厚度公差 ±0.02mm
面型  λ/10
光洁度  20/10 or better
偏心 <3 arc min
有效孔径 >90%
倒边 <0.2X45°
镀膜 定制
